产品介绍

产品概述

        我公司生产的蒸发式空冷器是一种利用冷却水在传热管外壁产生水膜的蒸发强化传热,将水冷与空冷、传热与传质过程融为一体的高效节能冷却设备。它避免了被冷却介质与空气接触而导致污染,从而造成被冷却介质的浪费、设备堵塞等故障而影响正常使用。在严格的质量体系保证下,采用先进的工艺加工制造而成,该设备具有优越的热交换性能、抗腐蚀性能、抗结垢性能、传热效率高、运行费用低廉、维护工作量小且使用寿命长。

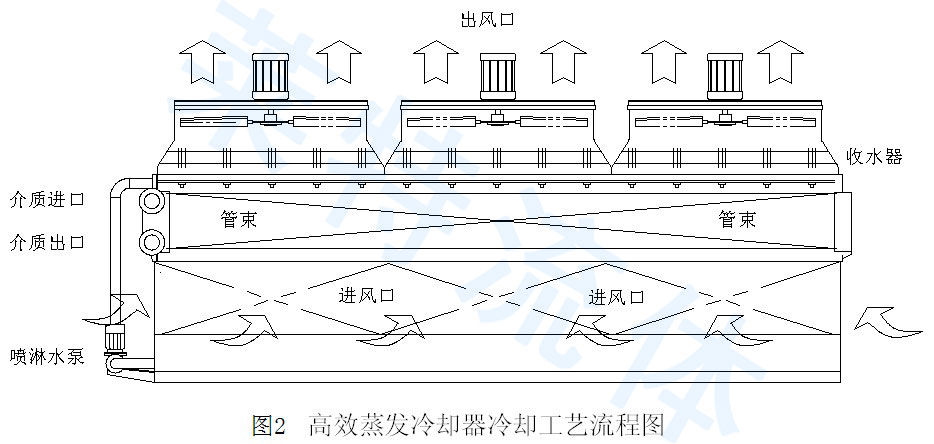

        本产品利用水的汽化潜热高,管外表面水膜的蒸发使管外传热得到了强化,使设备总体传热效率得到明显提高。管外表面水膜的蒸发使得空气穿过传热管管束后湿度增加而接近饱和,风机将饱和湿空气从管束中抽出并使其穿过位于喷淋系统上方的收水器,除去饱和湿空气中夹带的水滴后从设备顶部风机出口排入大气中。由于风机位于设备上部向上抽吸空气,从而在风机下部空间形成低压区域,加速了管外表面水膜的蒸发,有利于强化管外传热。高效蒸发冷却器中,工艺介质在管内水平流动,空气、水在管外,空气由下向上流动,喷淋水则由上向下流动,水、空气与工艺介质为交叉错流,水与空气为逆流。这样一来从流程布置上强化了传热传质过程,提高了传热效率。从结构上看,本产品是将喷淋式排管冷却器和循环冷却塔有机结合的一种新型冷却设备,省去了单独的循环水冷却系统,减少了设备占地面积,集二者优点于一体,性能优于二者。同时改变了传热方式,这样大大降低了冷却水水量及循环泵的功率,是一种高效节能节水的环保型高科技产品。

应用领域

1. 冶金行业:炼铁厂高炉软水闭路循环、炼钢厂的加热炉、氧枪及结晶器的软水闭路循环、轧钢厂的加热炉软水闭路循环;鼓风机、电机、轧钢机等设备的冷却水系统;

2. 电力行业:汽轮机的猫爪、主汽门、中联门、水泵座,水泵轴承、风机轴承、发电机、电动机等需冷却的装置或设备;

3. 炼油化工行业:低温位油品冷却、各种塔顶油气的冷凝冷却、蒸气及其它工艺介质的冷凝(冷却),甲醇、乙醚、煤制天然气等系统的设备冷却;

4. 其他行业:冷冻厂、食品厂、啤酒厂的氨气冷凝、空调系统的冷凝器冷却水系统.

技术优势

1. 换热管与管箱采用强度胀接或焊接加贴胀;

2. 管箱采用丝堵式,便于检修更换管束;

3. 管束有黄铜、不锈钢直管、不锈钢波节管;

4. 专用排热湿空气的引风式轴流风机,风量大、风压适当,可调节叶片角度来调节风量和风压。

5. 采用马力式收水器,使水分有效地从饱湿空气中分离出来,防止水分飘逸,减小空气阻力;

6. 采用大流量螺旋式喷淋系统,喷射角90-1200,布水均匀、无死角,液滴大小可随水压和流量的变化而变化,喷嘴直径大于10mm,不会因锈蚀或水中的杂质被堵塞;

7. 不锈钢波节管具有传热效率高、自身温度补偿功能、不堵不易结垢运行平稳、可耐较高温度和工作压力等优点;

8.集水箱一般采用碳钢内衬玻璃钢,强度高、使用寿命长;

8. 百叶窗的隔栅经两次气流转向,有效地防止溅水及飘逸、阳光直射水箱滋生水藻及防腐老化;

9. 高效蒸发冷却器主要由水箱和换热部件两大部分构成,便于运输和安装;

10. 电耗低,根据温度要求冬季水泵也可停止运行,风机可部分运行;

11. 具有自动补水功能,可补充因蒸发等原因对水的损耗,既方便又灵活;

节能型冷却器最新应用:最近几年在昼夜和四季温差较大的地区蒸发冷却器又有了新的改进即在蒸发管束上面增加换热翅片管,经过改进后的蒸发冷却器在0℃以下或0℃以上几度可不喷水,较原型冷却器节水30%,较开式冷却塔节水50%以上,对于水资源比较紧缺的地区有着广阔的发展前景,再者温度较高的水经过翅片管温度降低,从而经过蒸发管束的水温也降低了,减缓管束的结垢。

型号说明

高效蒸发冷却器的主要型号有LGP 3×3、LGP 6×3 、LGP 9×3 、LGP 12×3,除标配系列外还可根据用户的需要设计非标系列产品。

订货须知

谢谢您选用本公司LGP型高效蒸发冷却器,请您在订货时提供以下原始资料:

使用地区的环境条件

最热月的月平均最高气温 ℃

最冷月的月平均最低气温 ℃

干球温度 ℃

湿球温度 ℃

最热月平均相对湿度 %

冬季平均相对湿度  %

夏季大气压力 Hgmm或海拔高度 m

工艺条件

被冷却介质的名称

被冷却介质的流量m3/h

被冷却介质的进口温度和出口温度℃

被冷却介质的进口压力Mpa

被冷却介质的阻力损失Mpa
